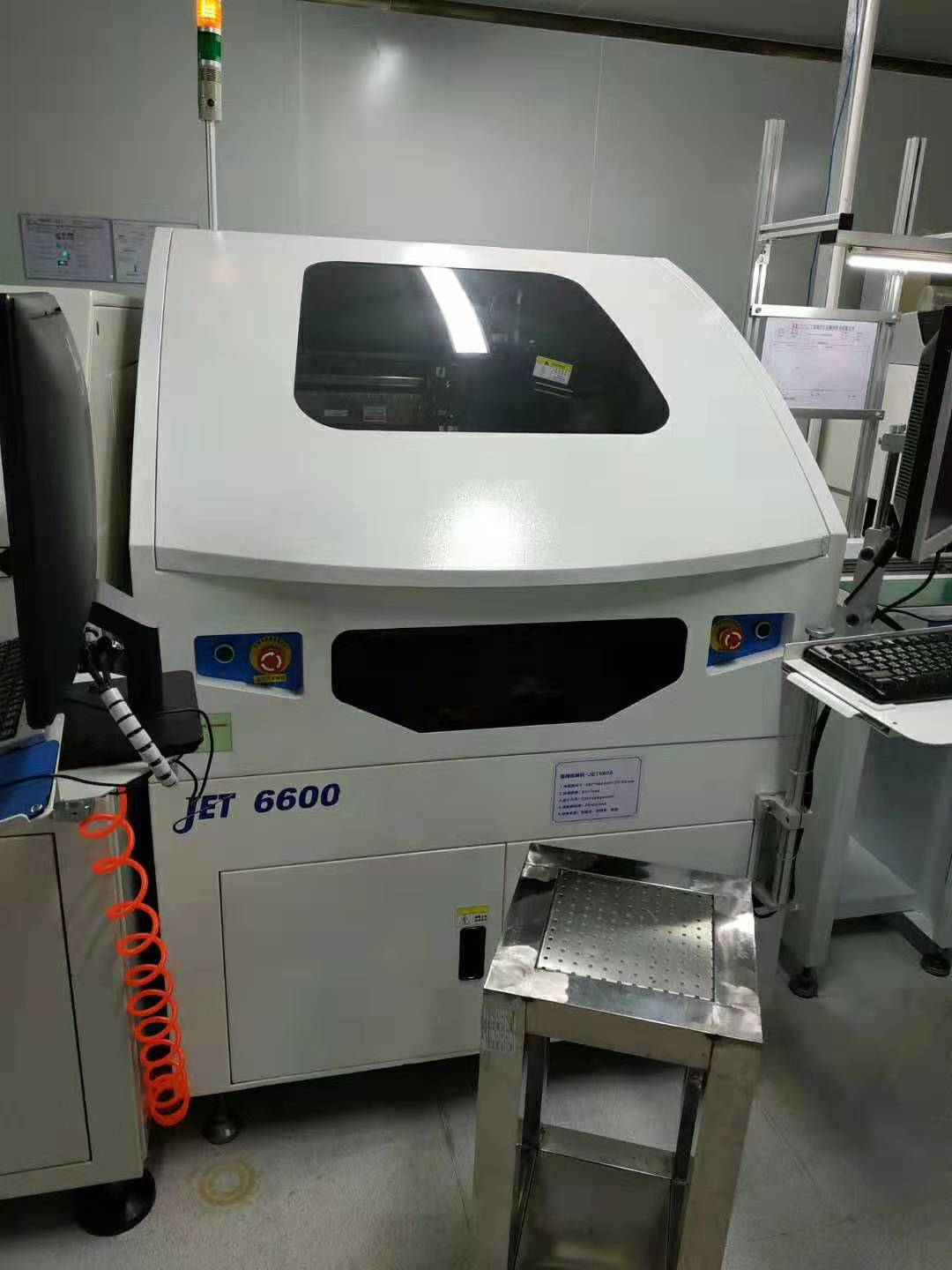

捷智科技為因應電路板零件微小化及板面複雜化的趨勢，研發了超高效能的 JET-6000 電路板錫膏印刷檢測機。SPC 報表以數據及圖表分析檢測結果，使得印刷過程的錫膏檢測資訊，都能夠充份的掌握。特別採用了高性能RGB線型(Tri-linear)CCD，結合三相位移取像技術，以152mm/sec線掃描速度，42mm的有效掃描寬度，快速且精確地檢測電路板錫膏的印刷。先進的三維演算模式，對於高密度之錫膏印刷檢測，更具有高度的可靠性。
產品特點
1.快速的檢測速度，真正能滿足100%錫膏檢測的製程需求。
2.先進的三維演算模式，可精確量測印刷錫膏的高度、面積、體積、偏移量與短路。
3.簡易快速的定位教導模式與程式製作時程。
4.可靠的數據與圖表分析(SPC)，易於掌握不良現象的發生原因。
5.以彩色灰階顯示錫膏網印狀況，及時回饋支援錫膏印刷機的調整。
6.良好的重現性與再現性(GR&R <10%)，有助於製程的穩定與改善。
7.可精確量測8 mils微小的CSP元件，並具良好的重現性。
