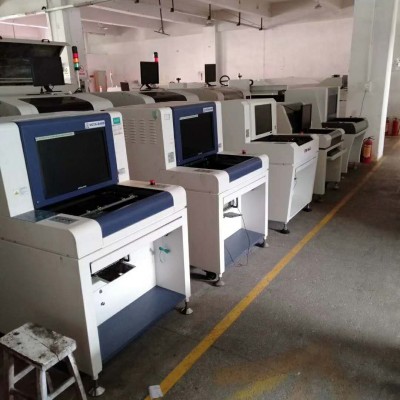

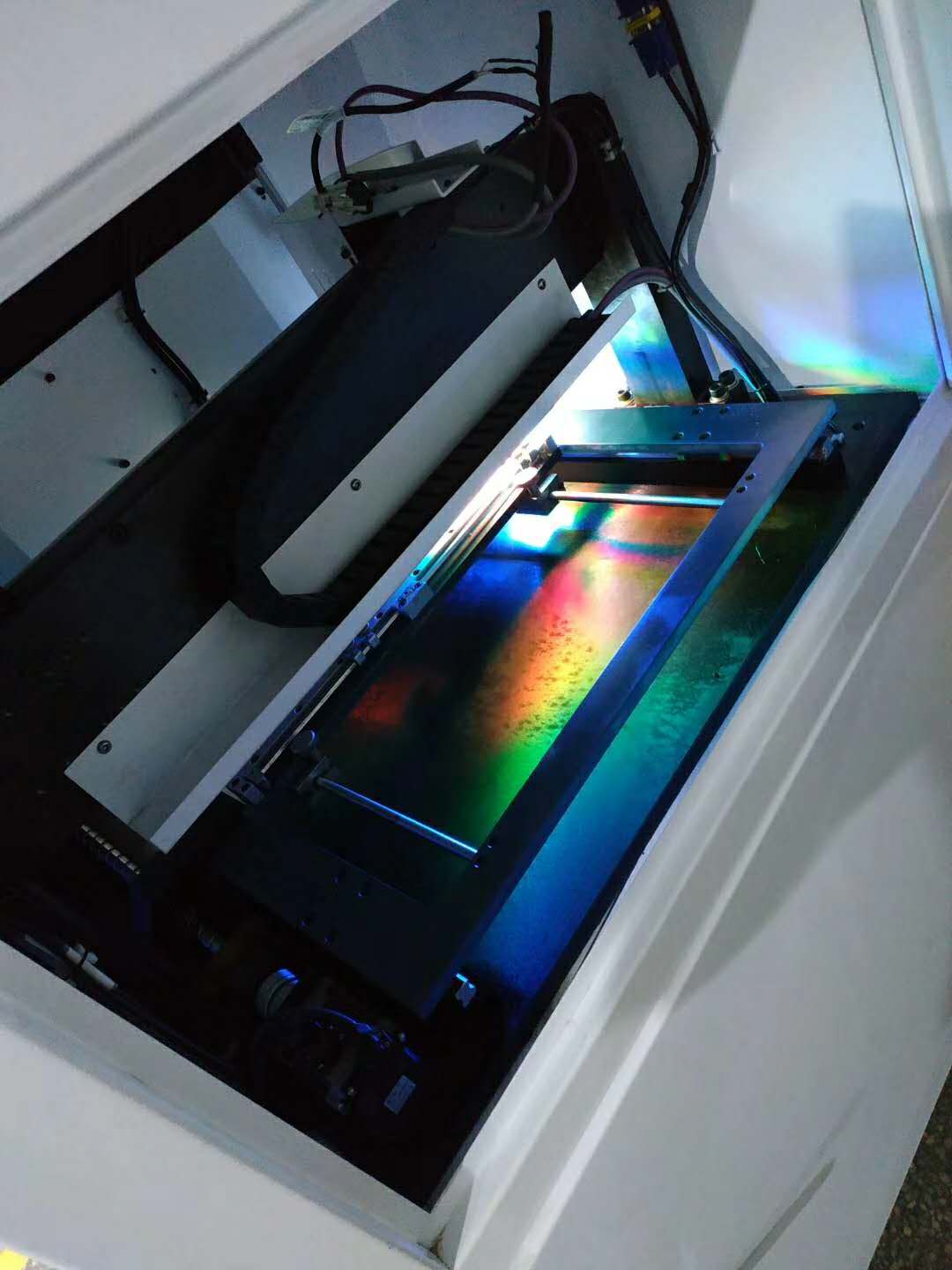

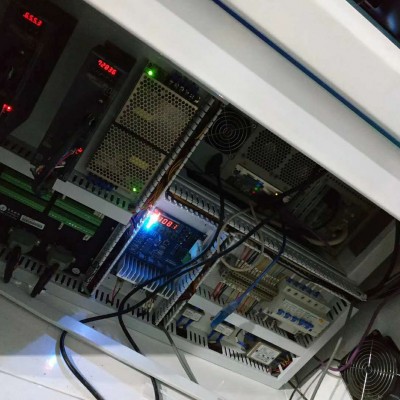

离线AOI光学检测仪，EKT-VT-680
设备技术参数 Technical Specifications
|
适用PCB |
适用制程 |
SMT锡膏印刷后及回流焊后电路板检查，可同时检测PCB双面，可同时检测多个PCB |
|
基板尺寸 |
20×20mm-450×350mm |
|
|
基板厚度 |
0.3-5.0mm |
|
|
基板上下净高 |
上方：≤30mm；下方:≤40mm |
|
|
|
|
缺件，多件，锡球，偏移，侧立，立碑，反贴，极反，错件，坏件，桥连，虚焊，无焊锡，少焊锡，多焊锡，元件浮起，IC引脚浮起，IC引脚弯曲 |
|
视觉系统 |
摄像系统 |
300万像素（1600*1200）全彩色高速数字CCD相机 |
|
照明系统 |
三通道白色LED光源或GRB光源 |
|
|
分辨率 |
18um |
|
|
检测方法 |
彩色运算，颜色提取，灰阶运算，图像比对等 |
|
|
机械系统 |
X/Y驱动系统 |
交流伺服电机+精密研磨滚珠丝杆 |
|
夹板方式 |
自动夹具 |
|
|
定位精度 |
<8 um |
|
|
移动速度 |
800mm/s(MAX) |
|
|
轨道调整 |
手动 |
|
|
软件系统 |
操作系统 |
Windows XP |
|
界面语言 |
中，英文可选界面 |
|
|
检测结果输出 |
基板ID，基板名称，元件名称，缺陷名称，缺陷图片 |
|
|
电源规格 |
AC220±10%，50/60HZ,1KW |
|
|
环境温度 |
-10-40℃ |
|
|
环境湿度 |
20-90%RH(无凝霜) |
|
|
外形尺寸 |
900×1100×1300mm |
|
