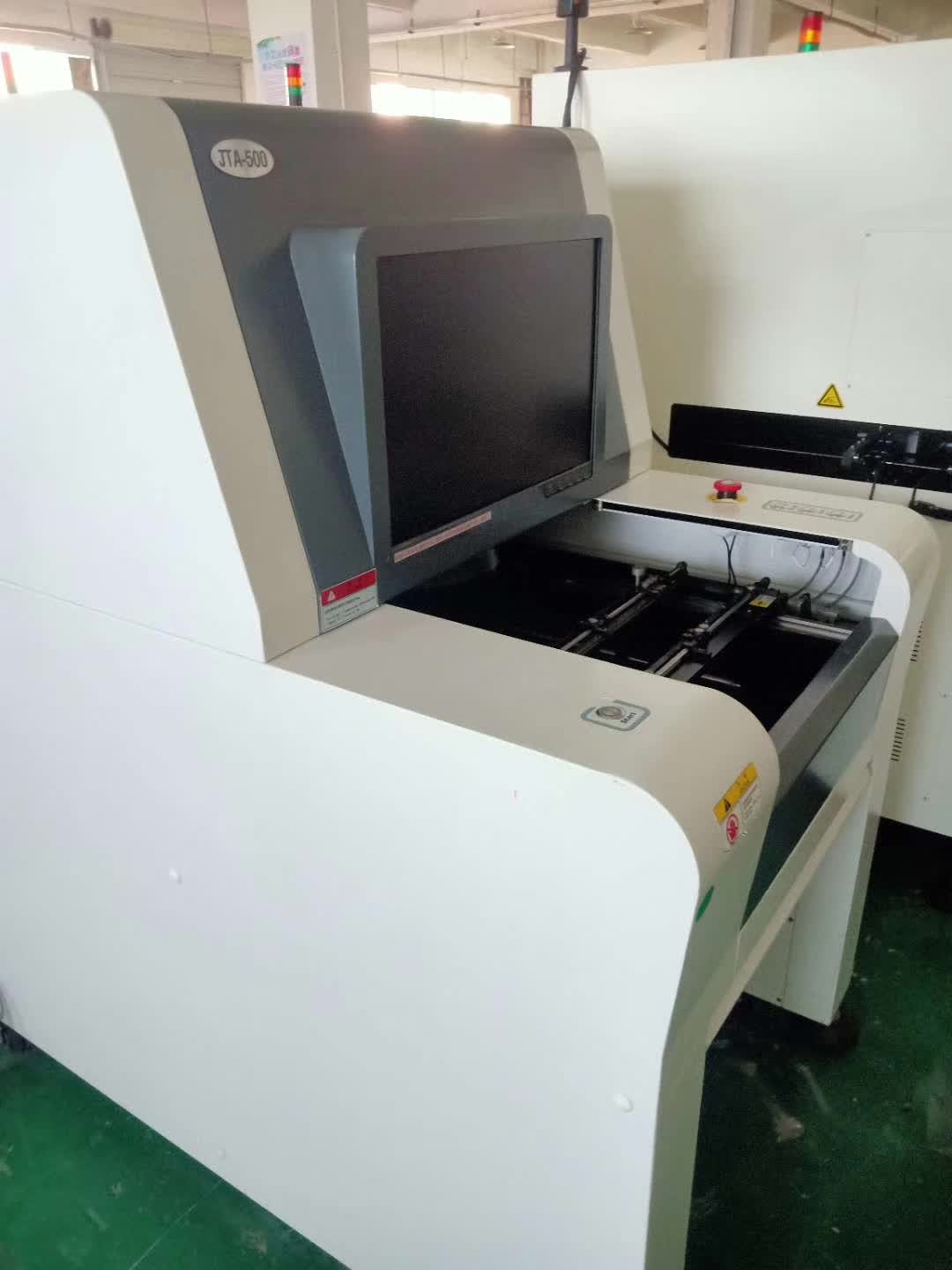

规格参数:
型号 |
参数 |
JTA-500D |
JTA-500 |
基板规格 |
PCB尺寸 |
双轨设计,可进双板50x600mm~250x350mm |
中型平台M50×60~415×350mm |
PCB厚度 |
0.5mm~5.0mm |
||
PCB 上元件高度 |
上:35mm;下: 110mm |
上:28/70mm;下: 40/110mm | |
PCB翘曲程度 |
小于3mm的弯曲是可接受的。 |
||
光学参数 |
分辨率 |
标配28 um/像素,可选20um/像素 | 标配20 um/像素,可选28um/像素 |
视野范围 |
44*33mm |
32*24mm | |
速度 |
0.25 sec/FOV |
||

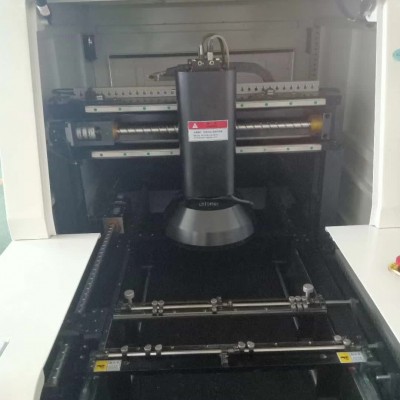

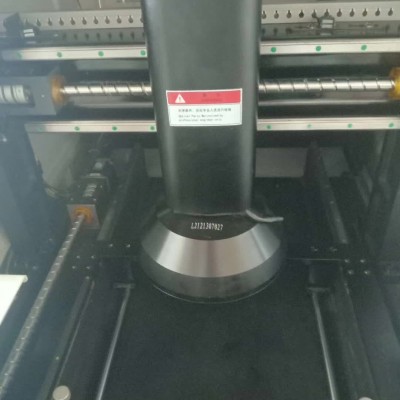

摄像头 |
数字高速摄像机,200万像素CCD相机 |
||
光学镜头 |
日本清和CCTV镜头 |
定焦远心光学镜头 | |
光源 |
RGB+W四色环形可编程频闪光源 |
||
硬件配置 |
尺寸外观 |
1105*1375*1445mm |
893*1415*1253mm |
操作界面:图形化操作界面,简体,英二种语言任意选择
简捷直观的操作界面,智能化的操作软件,编程速度快捷,编程时间短,。编制一个电脑主板的AOI程序仅需1小时左右就可完成。
自动/手动Mark校正功能
自动学习功能
联板复制支持0度 180度,旋转,做拼板复制列加方便快捷
检测速度快,检测时间短
通过直接分析图像特征,自动定义标准检测
程序制作:CAD导入功能
自动跳板功能(BLOB Mark)
元件暂停测试功能
可从元件库中同类型的元件模型直接连接导入
数据统计功能,记录每块板的NG数目
检出率高,在普遍对虚焊检测精度不高的情况下,MF750VT对检测虚焊,少锡等难测的部分都有很高的检出率
元件误判低,在保证检出率的前提下NG控制在千分子8左右(目前的AOI误判基本上在千分子30左右)
