自动光学检测仪EKT-VL-600产品介绍
一．在线AOI自动光学检测仪 EKT-VL-600产品特点：
●精密研磨滚珠丝杆
●符合人体工学设计
●高清晰度图像
●适用于0201 chip的检查能力
●具备1005 chip检查的升级空间
二．在线AOI自动光学检测仪 EKT-VL-600设备技术参数
编程模式
自动编写、手动编写、CAD数据导入、自动对应组件库
检测模式
覆盖整个电路板的优化检测技术，拼板和多Bad Mark功能
检测类型
锡膏印刷有无、偏移、少锡、多锡、连锡、污染等零件缺陷、缺件、偏移、歪斜、立碑、侧立、翻件、错件、破损、反向等贴装缺陷、锡多锡少、虚焊、铜箔污染、焊点缺陷，黑pad、离层、铜箔缺、氧化等PCB缺陷
图像识别
根据不同检测要求自动设定其参数（如偏移、极性、短路等）
SPC统计功能
全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析
PCB尺寸-----50*50（min）-400*380(max)，可根据客户要求定制更大尺寸
PCB弯曲度---﹤5mm或PCB对角线长度的3%
PCB零件高度--上方：﹤30mm、下方﹤115mm

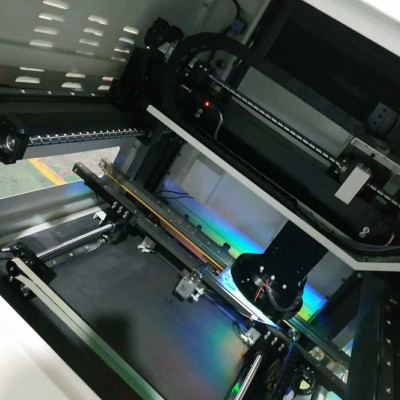

PCB传动系统--Bottom-up固定，自动补偿PCB变形、自动进出板、自动调节宽度
定位精度----﹤10um
移动速度-----800mm/sec
图像处理速度--0201chip﹤9ms
相机及照明系统
1600*1200像素的全彩色高速数字CCD相机、镜头分辩率18um,三通道白色LED光源或RGB光源

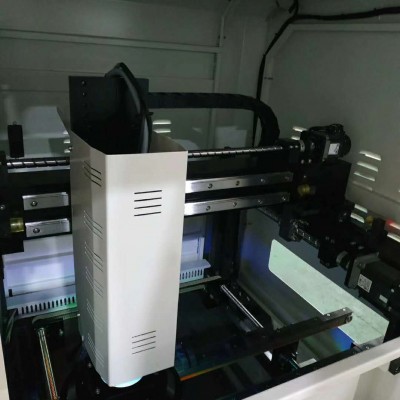

驱动系统-----AC伺服电机系统、精密研磨滚珠丝杆
最小零件测试--0201 chip＆0.3pitchIC
软件系统-----Windows XP
计算方法-----彩色运算、顔色提取，灰阶运算，图像对比等
输出显示-----22英寸宽屏（16：10、1680*1050分辨率）HDMI显示器
网络通迅-----支持
资料传输工具
支持CAD、Excel、Txt等多种常用格式
机器型号
EKT-VL-600（INLINE）
设备重量------600KG
设备外形尺寸---1100*1020*1380mm
设备
符合CE安全标准

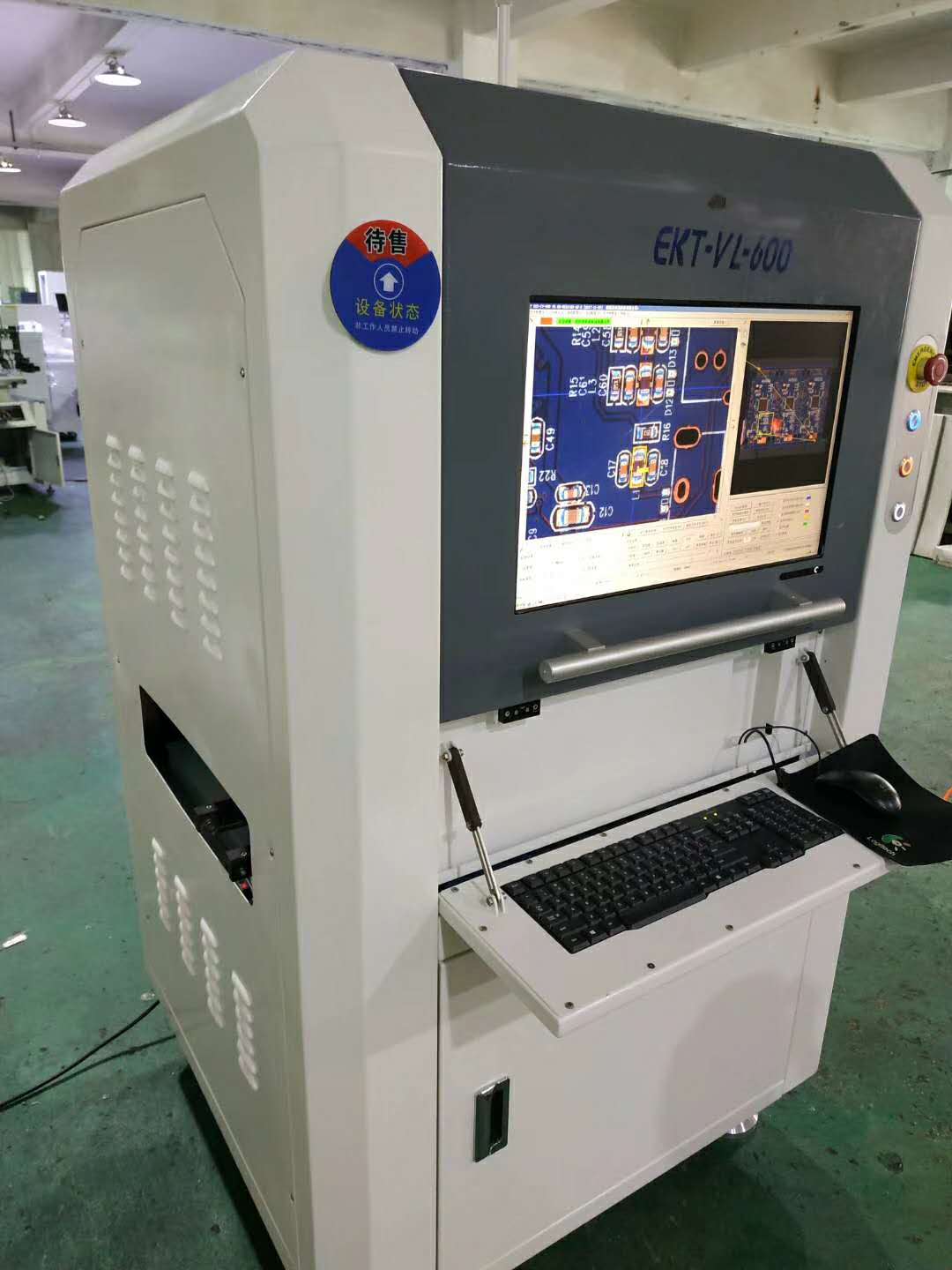

易科讯EKT-VL-600在线AOI自动光学检测仪
