| 欧姆龙AOI VT-RNSⅡ参数 | ||||
| 硬件部份 | L SIZE | |||
| 图象信号输入部份 | 摄像头 | 3CCD摄像头 | ||
| 照明系列 | 环状LED（R.G.B) | |||
| 画像分辨率 | 10、15、20um | |||
| 机构部份 | 传送方式 | 皮带传送方式 | ||
| 生产线高度 | 900±15mm | |||
| 轨道调整 | 自动调整 | |||
| 基板固定方式 | 外形固定 | |||
| 电源部份 | 120V/220V/220V/380V | |||
| 气压 | 0.4～0.6Mpa | |||
| 使用环境温度 | 10-35℃ | |||
| 使用环境湿度 | 35-80%RH（无结露） | |||
| 重量 | 约850KG | |||
| 外形尺寸（W*D*H) | 920*1365*1600 | |||
| 咨询联系方式 | 13802582892 | |||
| 功能部份： | ||||
| 检查对象基板 | 种类 | 锡膏检查 | 炉前检测 | 炉后检测 |
| 外形尺寸 | 80W*50D--510W*460D mm | |||
| 厚度 | 0.3-3.0mm | |||
| 上下净高 | 基板上：20mm(选配40mm) 基板下：50mm | |||
| 检查项目 | 漏印、多锡、偏位、少锡、连锡、拉尖 | 漏印、少件、偏位、反向、错件、短路、异物、浮高 | 漏印、少件、偏位、反向、错件、短路、异物、浮高 | |
| 检查个数/基板 | 最大40000焊点 | 最大10000元件 | ||
| 数据保存 | PC硬盘 | |||
| 元件库检查 | 元件种类、元件组、元件类型 | |||
| 输出检查结果 | 基板名称、基板ID、元件名称、不良名称、基板概图 | |||
| 标准检查时间 | 250ms/ 图像（10*10mm角度视野） | |||
| 通信 | 以太网、RS-232 | |||
| 基板搬送 | 双向 | |||
| 基准位置 | 基板方向、前轨固定或后轨固定（出厂时选择） | |||

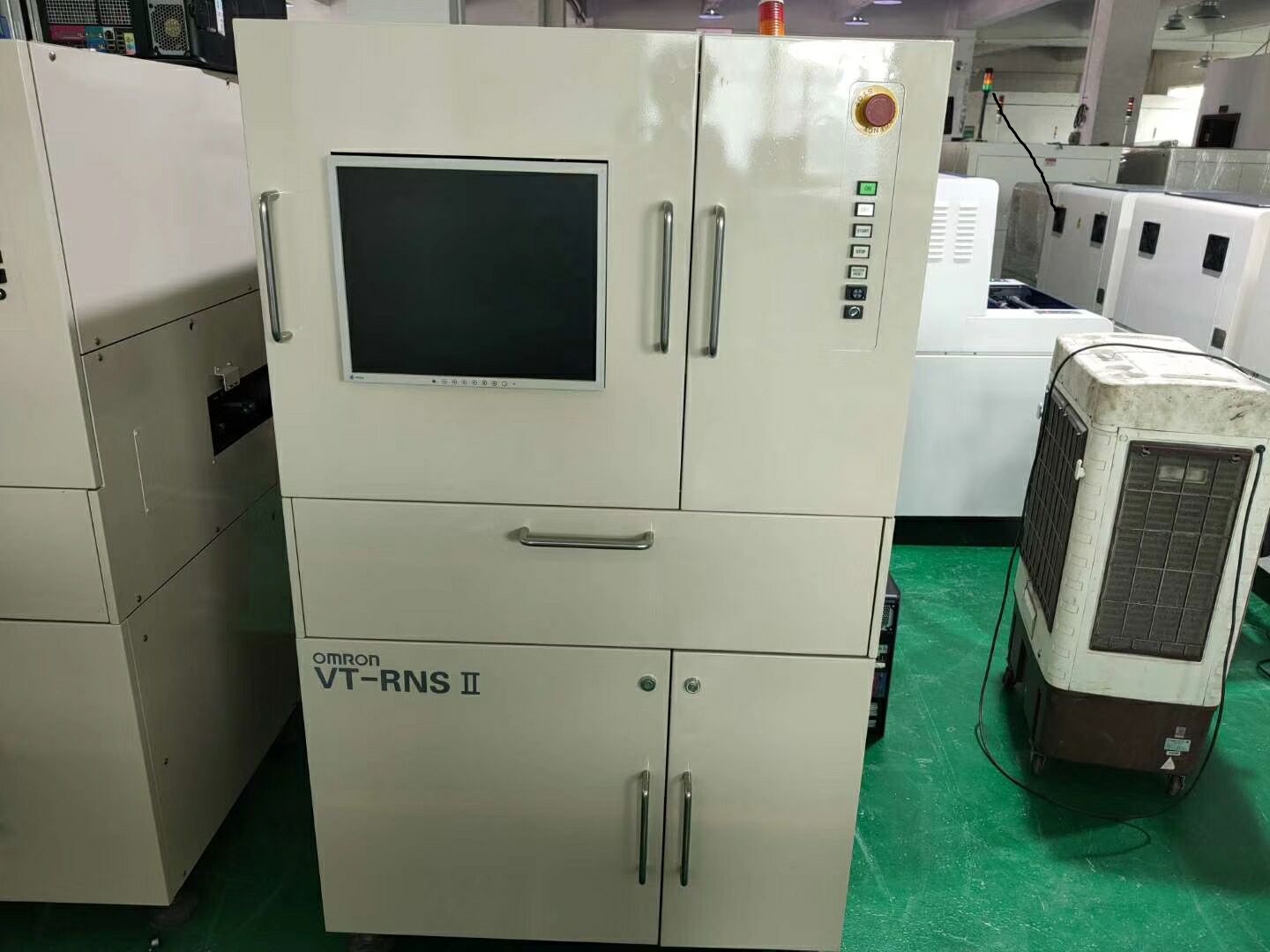

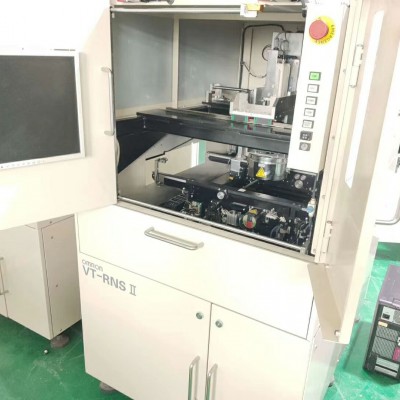

日本欧姆龙VT-RNS2在线AOI可租可售
