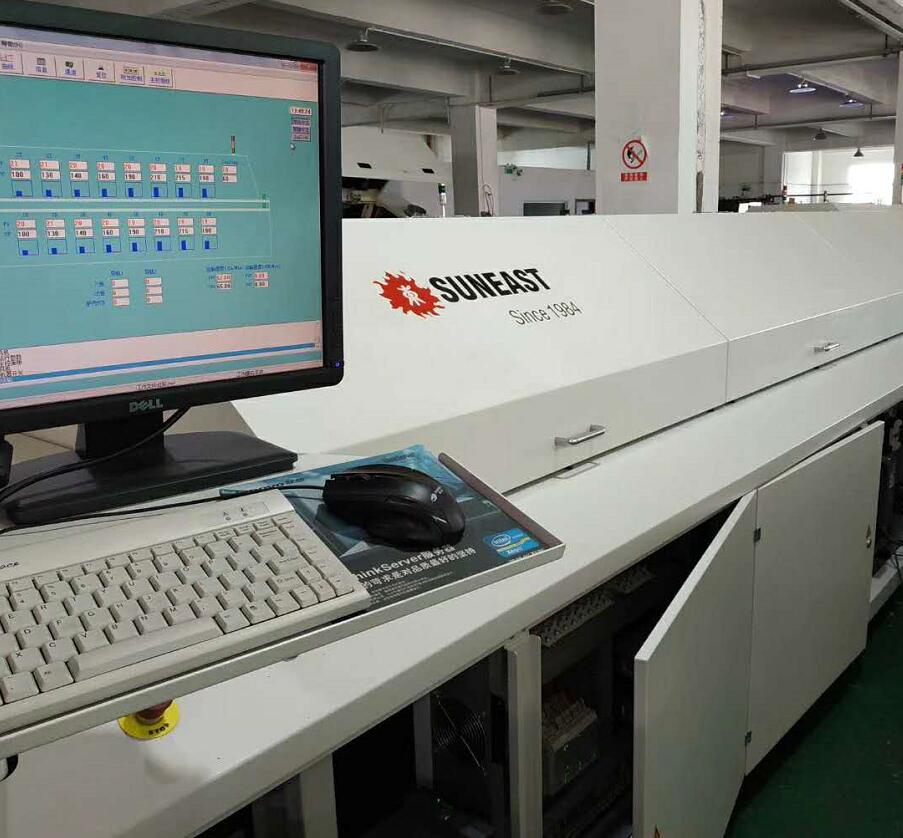

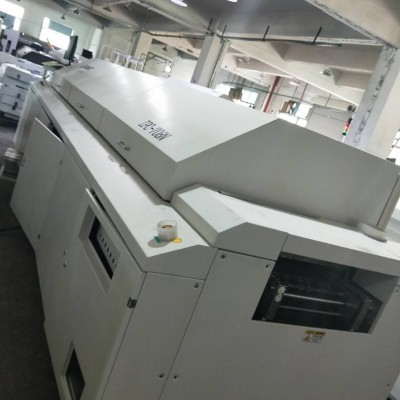

无铅热风回流炉(IPC-708E)
规格:
1)加热部分
—增压式强制热风系统,直联高温马达驱动,焊接区变频调整风速
—8个加温区,16个加热模块(上8个/下8个),独立温控及开关
—炉膛自动打开方式:方便炉膛内部维护清洁
—温度控制范围:室温-320℃
—温度控制精度:±1℃(静态)
—基板横向温度偏差: ±1℃
—温度各项性能指标符合IPC行业标准
各项温度性能符合IPC行业标准
2）冷却部分
—增压式强制冷却
—冷却长度1000MM
—冷却区温度显示
3）控制部分
— PC+PLC控制系统,Windows操作界面,中英文繁简体在线自由切换, LCD显示器
— 分段式加热功能
— 热风马达异常警报
— 温度曲线分析，存储，调用功能,
— 热冲击度可控
4）传动部分
—链条及W440mm网带同步传输(标准)
—传送速度:0.35M-1.5M/Min,精度±2mm/min
—传送高度及方向:900±20mm, 左至右(标准)
—PCB宽度:min50mm～max400mm
—基板元件高度:上层Max30mm,下层Max20mm
—手动导轨调宽
— 两段式双面导轨(导轨:特殊铝合金材质,超硬处理,以减少磨损和变形)
5）保护系统
—温度超差、传送速度超差、掉板警报
—内置电脑及传输UPS
—链条自动润滑功能
—电脑自我诊断
—操作员密码管理,操作记录
—延时关机功能
6）助焊剂直排装置
7）机器规格
—机身尺寸: L5040*W1430*H1450mm
—电源: AC 3Ф 5W 380V 50/60HZ
—启动功率:35KW(分段启动) /59KW(整体启动)
—正常运行功率: 7.5KW
